常規(guī)標識方式 / Conventional marking
1.字母表示，代表溫控器的觸點狀態(tài)；自動復位：B：常閉K：常開；手動復位M：常閉L：常開
2.用數字表示，代表溫控器的動作溫度；用三位數表示：如：005、185；
3.用字母表示，代表溫控器殼體使用材料；P:表示電木殼體C：表示啕瓷殼體S：表示PPS殼體
4.用字母表示：代表溫控器端子使用材料；M：表示6.3端子N：表示4.8端子

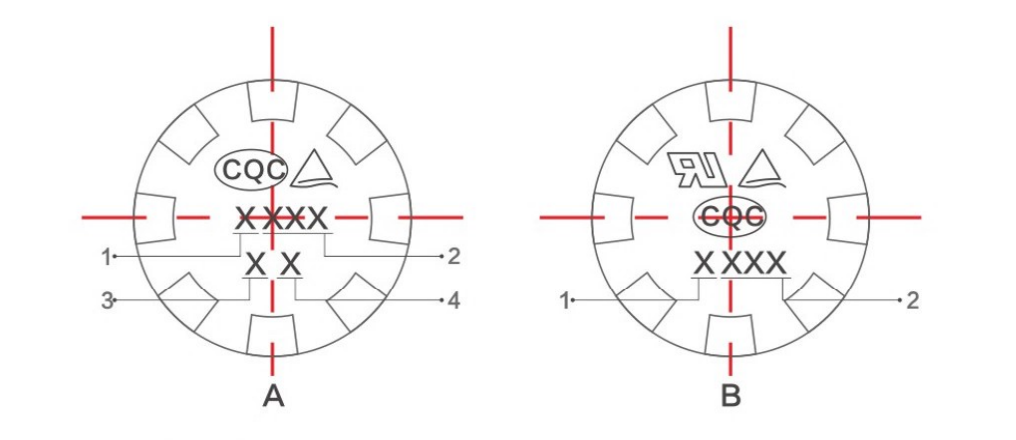

圖A為兩種認證標志的打字樣式圖B為三種認證標志的打字樣式

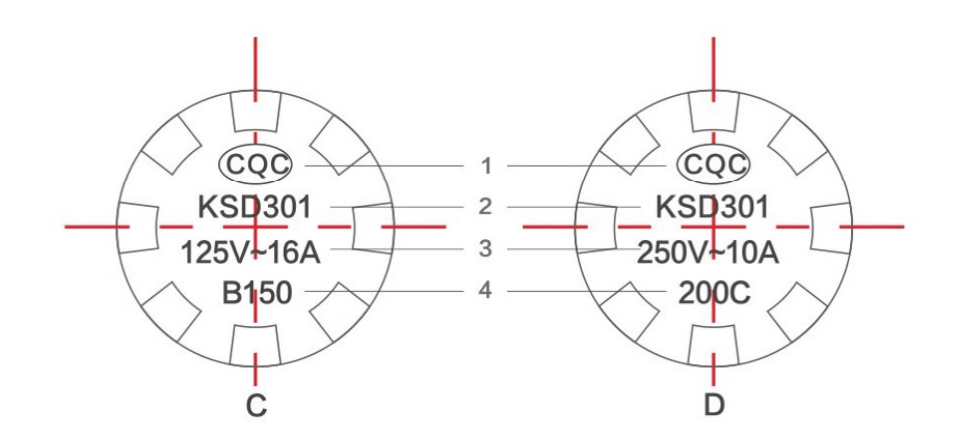

客戶要求標識方式/ Customer request marking
1——表示認證標志 ???Cetification code
2——表示產品型號 ???Product model
3——表示電壓、電流 ?Voltage and Current
4——表示動作溫度 ???Operating temperature
用途 / Applications
用于空調、飲水機、電熱水瓶、熱水器、沐浴器、消毒柜、咖啡壺、電蒸鍋等電器的控溫（開關）之用，同時 也適用于其它家用電器、電子儀器、電子控制柜等過熱保護（限溫）。
工作原理及特點 / Performances and features
利用雙金屬片作為感溫元件，當溫度升至動作溫度時，雙金屬片突跳，傳動觸頭迅速動作；當溫度降 至某值時，觸點不復位，如需重新接通需采用作用力將復位柄按下，溫控器觸點恢復至原來狀態(tài)，達 到通斷電路及人為重新起動開關的目的。具有性能穩(wěn)定、控溫精度高、動作干脆且體積小，量輕、可 靠性高、壽命長、對無線電干擾小等特點。
注意事項/ Attention
l此手動復位型溫控器在升溫突跳后待溫度下降20°C后方可按復位柄，且用力4-6牛頓為宜，不可過大。
l為確保溫控器能正常工作，預留復位柄端面到封蓋感溫面垂直距離不小于20.4mm。
技術參數 / Technical parameters
l電氣參數：10A/250V （阻性負載）；
l?動作溫度范圍：45~150°C（任選），手動復位：斷開溫度精度：士（2.5~5%）°C
l?接線方式：
? ? ?插端子250# （彎0~90。可選）；
? ? ?插端子187# （彎0~90。可選，厚度0.5、0.8mm可選）；
l使用壽命：10A/250V6000周期；
l電氣強度：AC1500V歷時1 min。無閃姝，無擊穿；
l接觸電阻：w50mQ;
l絕緣電阻：>100MQ ；
l形式：常閉型：溫度上升，觸點斷開，手動復位；
l外殼防護等級：IP00；
l?接地方式：通過溫控器金屬外殼與器件接地金屬零件相連；
l安裝方式：與KSD301自動復位系列產品相同。

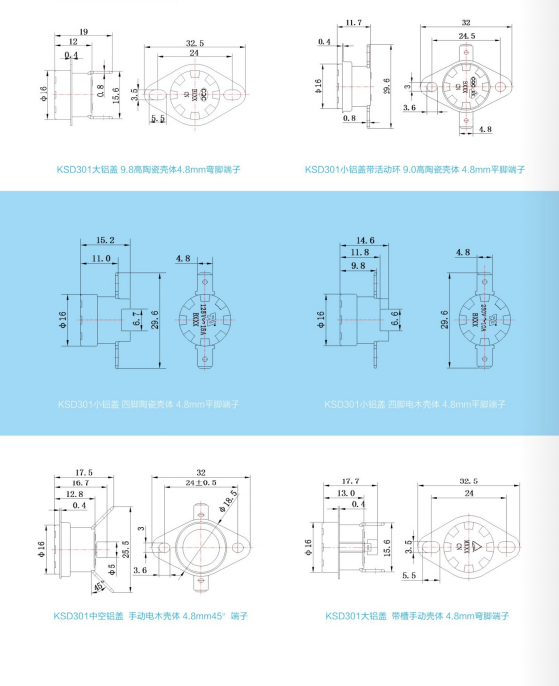

外型尺寸/ Dimensions
