易熔線的橫截面積小于被保護電路導線橫截面,但在它的表面有比較厚的不易燃燒的絕緣層,所以看起來要比同規格的導線粗,但比較柔軟。一般情況下,如表層已膨脹或鼓泡,說明易熔線已熔斷;但有時易熔線已斷,而表層仍完好。因此,為判明易熔線的狀況,還是要用儀表測試。檢查易熔線和維修時應注意如下幾點:
① 易熔線在5s內熔斷時的電流為150~300A,因此,不論在任何條件下都絕對不允許換用比規定容量大的易熔線。
② 易熔線熔斷時,可能是電源電路或大電流電路等主要電路發生短路。因此需要仔細檢查,找出短路原因,徹底排除故障隱患。
③ 易熔線的四周絕對不能纏繞聚氯乙烯絕緣帶,更不能和其他用電設備的導線絞合在一起,也不能和材料是乙烯樹脂或橡膠的元件相接觸。
易熔線熔斷后必須更換,其具體更換步驟如下:
① 拆下蓄電池的負極電纜。
② 拆下舊易熔線。
③ 在導線側割斷損壞的易熔線接頭。

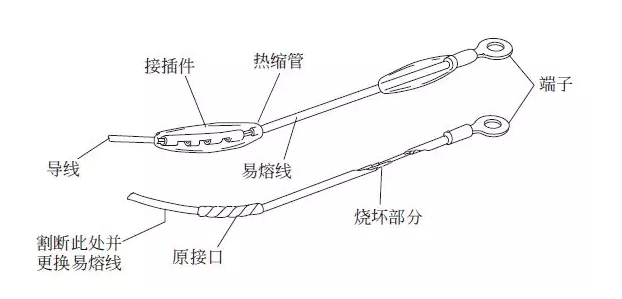

④ 如下圖所示,將原規格新易熔線按要求連接好。
